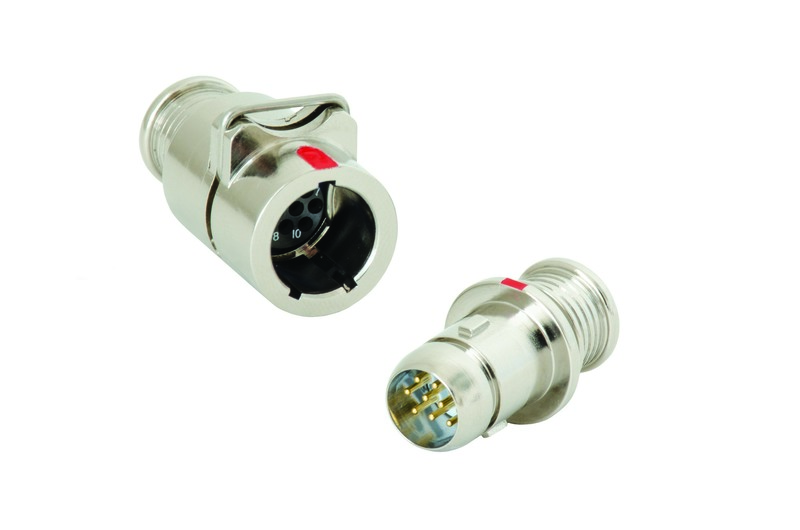

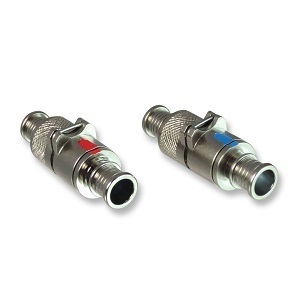

MKJ Clip Lock Miniature Circular Connector

P/N
MKJCL1, MKJCL2
Application field
항공부문, 방산부문, 일반산업부문
Maker
ITT Cannon
File1

주요 특징
• 빠른 연결 클립 잠금 기능으로 쉽게 사용 및 설치 가능
• 양방향 잠금(Positive latch) 또는 분리형(Breakaway) 옵션 제공
• 6가지 방향 키잉(Keying) 옵션으로 오결합 방지
• 4, 6, 7, 10, 19 핀 구성 지원, 고밀도 23번 사이즈 기계식 접점 제공
• 16번 사이즈 기계식 접점이 적용된 4핀 구성도 가능
• 정밀 가공된 알루미늄 쉘 적용
• 현장에서 수리 가능



Specification

Shape Circular
Shell Style In-Line Receptacle, Straight Plug
Durability 500 Mating Cycles
Power & Signal
In Same Layout		 No
Contact Style / Termination Pin & Socket Crimp Removable
Operating Voltage 500 VAC-Size 23 Contacts
Current Rating 5 AMP-Size 23 contacts
Number of Signal Contacts (Min/Max) 4, 6, 7, 10
Gauge Wire Size #22-28 AWG-Size 23 Contacts
Shell Aluminum or Stainless Steel
Shell Plating Aluminum Black Anodize, Electroless Nickel, Black Electroless Nickel,
Black Zinc Nickel, OD Cad, Teflon Nickel
Insulator Thermoplastic
Contact Copper Alloy
Contact Plating Gold, Nickel
Sealing Environmental
Operation Temperature -55°C to +150°C
