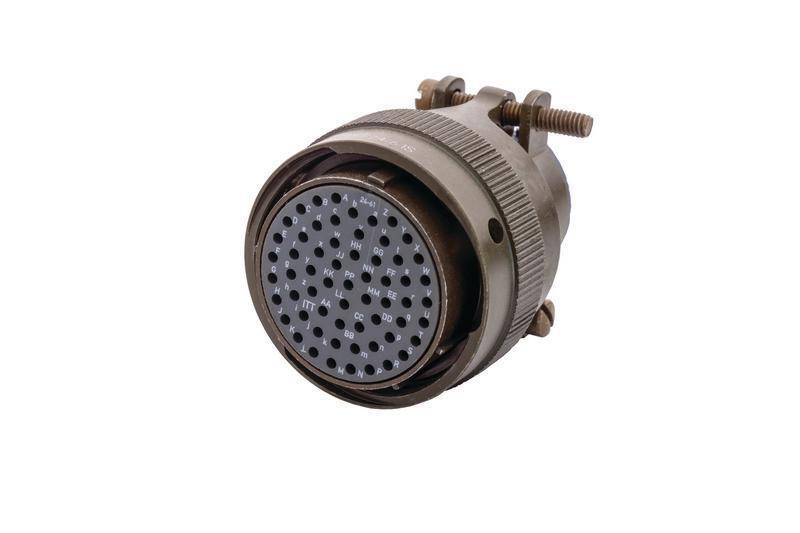

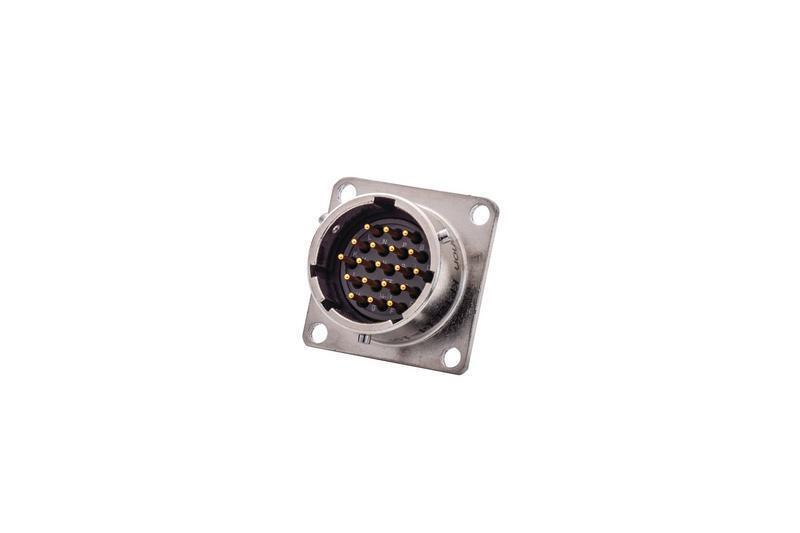

Ruggedized KPT/KPSE 26482-Style mini-circular connectors

P/N
KPT / KPSE / MS
Application field
항공부문, 방산부문, 일반산업부문
Maker
ITT Cannon
File1

주요 특징
• 3점 베이오넷 결합 방식: 500회 체결 수명으로 신속하고 안전한 체결 제공
• 5키웨이 폴라리제이션: 정밀하고 안정적인 정렬 보장
• 고밀도 접점 배열: 다양한 삽입 배열로 고밀도 연결 지원
• 다양한 액세서리 제공: 미터법, PG 및 표준 액세서리의 폭넓은 선택 가능
• 납땜 접점 구성: 30 PSI 씰링 성능 제공
• Crimp Contact 옵션: 신속한 field termination 가능
• 내구성 높은 경량 알루미늄 합금 쉘
• 통합형 백쉘: 다양한 배선 옵션 및 field termination 애플리케이션 지원



Specification

Operating Voltage 1000 VAC
Current Rating N/A
Number of Signal Contacts (Min/Max) 1-61
Gauge Wire Size

16-24 AWG
Shape Circular
Shell Style

Wall Mount Receptacle, Cable Connecting Receptacle,
Box Mount Receptacle, Straight Plug shielded, Jam Nut Receptacle,
90° Angle Plug, Thru-bulkhead Receptacle (KPT only)
Durability 500 Mating Cycles
Power & Signal In Same Layout Yes
Contact Style / Termination Solder, Printed Circuit Solder, Co-Ax
Shell Aluminum Alloy
Shell Plating Cadmium (olive), RoHS Electroless Nickel, RoHS Zinc Cobalt (black),
Zinc Cobalt (green), RoHS Zinc Nickel (blue, 500h salt spray)
Insulator Polychloroprene
Contact Material: Copper Alloy; Finish: Gold
Contact Plating Gold
Sealing Environmental
Operation Temperature -55°C to +125°C
